Geomembran-Böschungsverankerungsmethode
DerGeomembran-BöschungsverankerungsmethodeDie Bezeichnung bezieht sich auf das technische Verfahren zur Befestigung von Geokunststoffdichtungsbahnen an Hängen mittels Ankergräben, mechanischen Befestigungen oder Ballastsystemen. Eine fachgerechte Verankerung verhindert das Verrutschen der Dichtungsbahn, erhält deren Zugfestigkeit und gewährleistet die langfristige Dichtheit bei Umwelt- und Infrastrukturprojekten.
Technische Parameter und Spezifikationen
| Parameter | Typischer Bereich | Technische Bedeutung |
|---|---|---|
| Geomembrandicke | 0,75 – 2,5 mm | Bestimmt die Durchstoßfestigkeit und die Verankerungsfestigkeit |
| Tiefe des Ankergrabens | 0,5 – 1,0 m | Bietet mechanische Stabilität für Hanginstallationen |
| Breite des Ankergrabens | 0,3 – 0,6 m | Gewährleistet ausreichende Einbettung der Auskleidung |
| Hangneigung | 1V:2H – 1V:4H | Üblicher Auslegungsbereich für Auffangbecken |
| Auszugswiderstand | >10 kN/m | Erforderlich, um Gleitkräften zu widerstehen |
| Nahtfestigkeit | ≥90% Basismaterial | Gewährleistet die strukturelle Integrität während der Verankerung |
Struktur und Materialzusammensetzung
HDPE-Geomembranschicht:Primäre undurchlässige Barriere zur Verhinderung von Flüssigkeitsaustritt.
Ankergrabensystem:Ausgehobener Graben am Hangkamm zur Befestigung der Auskleidung.
Hinterfüllmaterial:Verdichteter Boden oder Beton wird verwendet, um die Geokunststoffdichtungsbahn im Graben zu befestigen.
Schützende Geotextilschicht:Verhindert Durchstiche durch Untergrund- oder Hinterfüllmaterialien.
Dränageschicht (optional):Regelt den hydrostatischen Druck hinter der Auskleidung.
Herstellungsprozess
Rohstoffvorbereitung:HDPE-Harz, vermischt mit Ruß und Stabilisatoren.
Plattenextrusion:Geomembran, hergestellt mit Flachdüsenextrusionsanlagen.
Dickenkalibrierung:Automatisierte Steuerungssysteme gewährleisten eine gleichmäßige Schichtdicke.
Oberflächenstrukturierung:Optionale strukturierte Oberflächen, die durch Prägewalzen erzeugt werden.
Abkühlen und Walzen:Durch kontrollierte Kühlung wird die Entstehung innerer Spannungen verhindert.
Qualitätsprüfung:Zugfestigkeit, Dichte und Dicke gemäß ASTM-Standards getestet.
Branchenvergleich
| Liner-Material | Stabilität verankern | Typische Anwendung | Haltbarkeit | Kostenbereich (USD/m²) |
|---|---|---|---|---|
| HDPE-Geomembran | Hoch | Mülldeponien, Bergbauteiche | 20–30 Jahre | 3 – 8 |
| LLDPE-Geomembran | Mäßig | Landwirtschaftliche Teiche | 15–25 Jahre | 4 – 7 |
| PVC-Liner | Niedrig | Dekorative Wasserspiele | 10–20 Jahre | 5 – 10 |
| EPDM-Gummi | Mäßig | Landschaftsteiche | 20–30 Jahre | 8 – 15 |
Anwendungsszenarien
Auffangböschungen der Mülldeponie
Absetzbecken für Bergbauabfälle und Haufenlaugungsbecken
Industrielle Abwasserteiche
Böschungsschutz des Wasserreservoirs
EPC-Infrastrukturprojekte, die eine Hangstabilisierung erfordern
Umweltsanierungssysteme
Zentrale Probleme und Lösungen
1. Geokunststoffdichtungsbahn-Verrutschen an Steilhängen
Lösung:Verwenden Sie ausreichend dimensionierte Ankergräben in Kombination mit reibungserhöhenden Geotextilien.
2. Unzureichende Verankerungsstärke
Lösung:Erhöhen Sie die Grabentiefe und die Verdichtungsqualität der Hinterfüllmaterialien.
3. Spannungskonzentration am Scheitelpunkt
Lösung:Installieren Sie Verstärkungsstreifen und verteilen Sie die Zugbelastung auf breitere Verankerungszonen.
4. Untergrundinstabilität
Lösung:Verbessern Sie die Bodenverdichtung und installieren Sie Drainageschichten, um Hangbewegungen zu verhindern.
Risikowarnungen und Risikominderung
Unzureichende Grabenabmessungen können zu einer Verschiebung der Auskleidung führen.
Scharfkantige Steine in Ankergräben können Geokunststoffdichtungsbahnen beschädigen.
Eine mangelhafte Verdichtung des Hinterfüllmaterials verringert die Verankerungsfestigkeit.
Extreme Hangneigungen erhöhen die Rutschgefahr.
Die Einwirkung von Umwelteinflüssen während der Installation kann die Materialien beeinträchtigen.
Leitfaden für Beschaffung und Auswahl
Prüfen Sie, ob die Dicke der Geokunststoffdichtungsbahn für die Hangspannungsverhältnisse geeignet ist.
Überprüfen Sie die Einhaltung der ASTM- oder ISO-Geomembranstandards.
Beurteilung der Erfahrung des Lieferanten in Deponie- und Bergbauprojekten.
Fordern Sie technische Installationsrichtlinien für die Hangverankerung an.
Muster für Feldkompatibilitätstests beschaffen.
Bewerten Sie die Projektlogistik einschließlich Transport und Rollenbreite.
Stellen Sie sicher, dass Schweißgeräte und geschulte Monteure verfügbar sind.
Fallstudie zum Ingenieurwesen

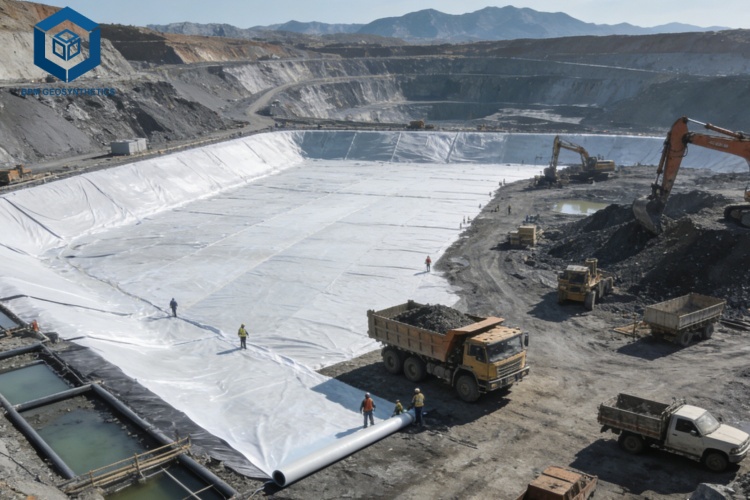

Projekt zur Installation von Böschungsabdichtungen für Deponien
Projektgebiet:45.000 m² großes Deponierückhaltesystem
Neigungswinkel:1V:3H
Verwendetes Material:1,5 mm HDPE-Geomembran mit Geotextilkissen
Verankerungsmethode:Kronenankergraben (0,8 m tief × 0,5 m breit)
Installationsausrüstung:Bagger, Verdichtungswalzen, Heißkeilschweißgeräte
Ergebnis:Stabiles Linersystem ohne Verrutschen nach 5 Jahren Betrieb
Häufig gestellte Fragen – Geokunststoff-Böschungsverankerungsmethode
1. Welchen Zweck hat die Hangverankerung?
Es verhindert, dass Geokunststoffdichtungsbahnen auf geneigten Flächen verrutschen oder sich verschieben.
2. Welche Verankerungsmethode wird am häufigsten verwendet?
Die am weitesten verbreitete Lösung sind Ankergräben am oberen Rand von Hängen.
3. Wie tief sollten die Verankerungsgräben sein?
Die typischen Tiefen liegen je nach Hanglast zwischen 0,5 und 1,0 Metern.
4. Können Geokunststoffdichtungsbahnen mechanisch verankert werden?
Ja, mechanische Verbindungselemente können in bestimmten strukturellen Anwendungen eingesetzt werden.
5. Ist ein Geotextil unter Geokunststoffdichtungsbahnen erforderlich?
Wird häufig empfohlen, um die Auskleidung vor Beschädigungen zu schützen.
6. Welche Neigungswinkel sind für Geokunststoffdichtungsbahnen unbedenklich?
Bei Containment-Projekten sind Neigungen zwischen 1V:2H und 1V:4H üblich.
7. Wie wird die Verankerungsfestigkeit berechnet?
Die Ingenieure berücksichtigen das Gewicht der Auskleidung, die Reibung, den Neigungswinkel und die Umwelteinflüsse.
8. Können Ankergräben versagen?
Ja, wenn die Grabenabmessungen oder die Verdichtung unzureichend sind.
9. Welche Ausrüstung wird für die Installation benötigt?
Bagger, Schweißmaschinen, Verdichtungsgeräte und Inspektionsgeräte.
10. Wie lange hält eine ordnungsgemäß verankerte Auskleidung?
HDPE-Geomembransysteme haben typischerweise eine Lebensdauer von 20–30 Jahren.
Technische Dokumentation oder Angebot anfordern
Für Distributoren, EPC-Auftragnehmer und Ingenieurbüros, die zuverlässige Lösungen suchenLösungen für Geomembran-BöschungsverankerungsverfahrenUnser technisches Team kann Ihnen Folgendes bieten:
Detaillierte Installationshandbücher für Ingenieure
Technische Datenblätter für HDPE-Geomembranen
Angebote für die Lieferung großer Mengen für Infrastrukturprojekte
Projektspezifische Design- und Verankerungsempfehlungen
Technische Muster für Test und Zulassung
Autorenkompetenz (E-E-A-T)
Dieser Artikel wurde von Ingenieuren mit über 15 Jahren Erfahrung in der Herstellung von Geokunststoffen, der Planung von Umweltdämmsystemen und dem Bau von Großinfrastrukturen verfasst. Alle Empfehlungen entsprechen international anerkannten Ingenieurpraktiken, die üblicherweise bei Deponie-, Bergbau- und Wasserschutzprojekten Anwendung finden.
