1. Das verborgene Problem unter Ihrem Pflaster

Straßen versagen von unten nach oben. Das ist eine Tatsache, die den meisten Menschen nicht bewusst ist. Die Asphaltoberfläche sieht glatt aus. Doch darunter leidet die Tragschicht. Schwacher Boden ist der Feind. Er verschiebt sich, setzt sich und speichert Wasser. Unter Verkehrslast entstehen Risse im Belag, Schlaglöcher bilden sich, und die Instandhaltungskosten schnellen in die Höhe.

Im herkömmlichen Straßenbau wird diesem Problem mit zusätzlichem Schotter begegnet. Dickere Tragschichten gelten als Lösung. Mehr Zuschlagstoffe werden herangefahren. Das ist teuer und zeitaufwendig. Doch das eigentliche Problem bleibt bestehen: Der minderwertige Untergrund ist weiterhin instabil. Eine intelligentere und kostengünstigere Lösung gibt es: das Geozellensystem von BPM Geosynthetics für den Straßenbau.

2. Das Prinzip der Lastverteilung

Eine Geozelle ist eine dreidimensionale Wabenstruktur. Es besteht aus hochdichtem Polyethylen (HDPE). Das Material ist leicht und dennoch stark. Es wird auf der Straßenbasisschicht bereitgestellt. Arbeiter erweitern die Panels. Sie erzeugen ein Gitter aus verbundenen Zellen. Diese Zellen sind mit verdichtetem Zuschlagstoff gefüllt.

Der Clou ist die Verfestigung. Die Zellwände fixieren die Steine ​​fest miteinander. Das Zuschlagmaterial kann sich nicht seitlich bewegen und nicht in den weichen Untergrund einsinken. Die Geozelle bildet eine stabile Matte, die das Gewicht von Fahrzeugen auf eine größere Fläche verteilt. Vertikaler Druck wird zu seitlichem Widerstand. Die Lastverteilung ist optimal. Die Basisschicht wirkt wie eine deutlich dickere. So verhindern Geozellen Spurrinnenbildung und Rissbildung.

3. Warum sind Geozellen im Straßenbau herkömmlichen Methoden überlegen?

Bauunternehmer fragen sich oft, warum sie umsteigen sollten. Die Antwort liegt in den Zahlen. Eine mit Geozellen verstärkte Tragschicht reduziert die Dicke des Fundaments um bis zu 50 %. Weniger Aushub ist nötig. Weniger Zuschlagstoffe werden benötigt. Die Anzahl der LKW-Fahrten zur und von der Baustelle sinkt deutlich. Der CO₂-Fußabdruck des Projekts verringert sich.

Auch die Baugeschwindigkeit ist wichtig. Geozellenplatten sind leicht. Ein LKW transportiert viele Panels. Die Arbeiter gehen problemlos damit um. Es sind keine schweren Kräne erforderlich. Die Platten dehnen sich schnell über den Untergrund aus. Das Befüllen und Verdichten folgt direkt. Die Straße ist schneller für die Asphaltierung bereit. Zeit ist Geld. BPM-Geozellen speichern beides.

4. Wichtige Komponenten der BPM-Geozelle für den Straßenbau

Für den Bau einer stabilen Straße benötigt man die richtigen Bauteile. Das BPM-System ist ein durchdachtes Gesamtpaket.

4.1 Das Geozellenpanel

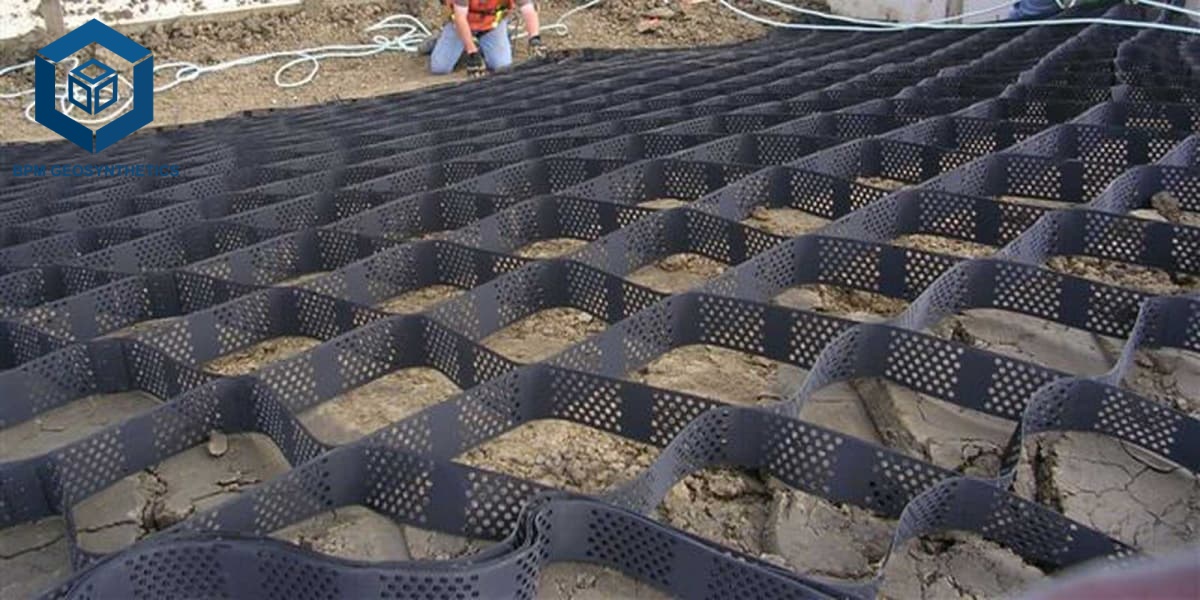

Das Kernelement. Es ist in verschiedenen Zelltiefen erhältlich. Im Straßenbau beträgt die gängige Zelltiefe 100 mm bis 200 mm. Die Zellgröße ist auf übliche Straßenbaustoffe optimiert. Strukturierte Wände erhöhen die Reibung. Dadurch wird der Zuschlagstoff besser eingeschlossen.

4.2 Der Verbindungsschlüssel

Ein hochfester Polymerverschluss. Es verbindet Paneele durchgehend miteinander. Es sind keine Spezialwerkzeuge erforderlich. Eine einfache Drehung sichert die Verbindung. Dies beschleunigt die großflächige Installation.

4.3 Der Geotextil-Separator

Unter der Geozelle befindet sich ein Vliesstoff. Diese Schicht ist entscheidend, da sie verhindert, dass sich der Untergrund mit dem Zuschlagstoff vermischt. Ohne sie könnten feine Partikel die Steine ​​verstopfen und die Drainage des Untergrunds beeinträchtigen. Der Separator gewährleistet die Funktionsfähigkeit des Systems über Jahrzehnte.

4.4 Verankerungen (falls erforderlich)

Bei steilen Hängen fixieren Anker die Paneele während des Befüllens. Es handelt sich dabei um einfache Stahlpfähle, die durch die Zellwand in den Boden getrieben werden.

5. Technische Spezifikationen der BPM-Geozelle für den Straßenbau

Ingenieure benötigen verlässliche Daten. Die folgende Tabelle enthält die Standardvorgaben für BPM-Geozellen im Straßenbau. Diese Werte gewährleisten einen langlebigen und leistungsstarken Fahrbahnunterbau.

Parameter	Standardwert/Bereich	Einheit	Notizen
Material	Reines HDPE	--	Hochdichtes Polyethylen, chemisch inert
Zelltiefe (Höhe)	50, 75, 100, 150, 200	mm	Anpassung an die Verkehrsbelastung (stark vs. schwach)
Blechdicke	1,0, 1,2, 1,5	mm	Ausgewählt auf Grundlage der strukturellen Belastung
Schweißabstand	356, 400, 445, 660	mm	Kontrolliert den Durchmesser der erweiterten Zelle
Standardplattenbreite	2.56	M	Kompakt für den Transport, groß für die Abdeckung
Standardplattenlänge	6,0 - 10,0	M	Deckt große Flächen mit wenigen Paneelen ab.
Zugfestigkeit (Blech)	≥ 25,0	MPa	Widersteht dem Bersten durch Verdichtungsdruck
Nahtschälfestigkeit	≥ 1200	N/10cm	Entscheidend für die Aufnahme von Zuschlagstoffen
Dichte	0,94 - 0,97	g/cm³	Leichte, einfache Logistik
Thermische Stabilität	-50 bis +60	°C	Leistungsfähigkeit in Permafrost und Wüste
Voraussichtliche Lebensdauer	> 50 Jahre	--	Übertrifft die standardmäßige Lebensdauer von Fahrbahnbelägen
Panel-Verbindungstyp	Verriegelungsschlüssel	--	Schnelle mechanische Verbindung, hohe Zugfestigkeit

Hinweis: Sondergrößen und Oberflächenstrukturen sind erhältlich. Besprechen Sie Ihre Projektlastanforderungen mit einem BPM-Ingenieur.

6. Geozellen für den Straßenbau – Fallstudie: Die Schwerlast-Minenstraße

Für eine große Kupfermine wurde eine neue Transportstraße benötigt. Die Trasse führte durch weichen Lehm und sandigen Schluff. Die Muldenkipper wiegen beladen über 200 Tonnen. Eine normale Schotterstraße wäre innerhalb weniger Tage ausgefahren. Die Standardplanung sah eine 1,2 Meter dicke Schottertragschicht vor. Der Abbau und Transport dieses Materials war sehr kostspielig.

Das Ingenieurteam gestaltete den Abschnitt mithilfe von BPM-Geozellen neu. Der organische Untergrund wurde abgetragen. Direkt auf dem weichen Boden wurde ein Geotextil-Trennschichtgewebe verlegt. Darüber wurden 200 mm tiefe BPM-Geozellenplatten verlegt. Die Zellen wurden mit fein abgestuftem Schotter befüllt. Ein Vibrationsverdichter fixierte das Schottergemisch. Abschließend wurde eine dünne Tragschicht aufgebracht.

6.1 Das Ergebnis

Die Transportstraße hielt stand. Durchbiegungstests zeigten minimale Bewegung. Die Geocell-Straßenbaumatratze überbrückte die Schwachstellen. Die effektive Lastverteilung verhinderte Spurrinnenbildung. Das Projekt sparte 40 % der Gesamtkosten ein. Die Bauarbeiten wurden drei Wochen früher abgeschlossen. Die Straße ist immer noch in Betrieb und weist keine strukturellen Mängel auf.

7. Geozellen für den Straßenbau – Fallstudie: Die städtische Straßenmodernisierung

Eine Stadt hatte ein Problem mit einer Wohnstraße. Der Untergrund bestand aus quellfähigem Ton. Er dehnte sich bei Regen aus und riss in Trockenperioden. Die Asphaltdeckschichten versagten alle zwei Jahre. Das Budget war knapp. Ein kompletter Neubau mit Tiefbau war unerschwinglich.

Der Stadtbaumeister entschied sich für eine umweltschonende Lösung. Der alte, rissige Asphalt wurde abgefräst und der Untergrund eingeebnet. Anschließend wurden 150 mm dicke Geozellenpaneele von BPM direkt auf dem Lehmboden verlegt. Die Zellen wurden mit Kalksteinschotter befüllt und anschließend bis zur Unversehrtheit verdichtet. Zum Schluss wurde die Straße mit einer neuen 50 mm dicken Asphaltschicht abgedeckt.

7.1 Das Ergebnis

Die Geozellen-Erosionsschutzmaßnahmen dienten als Fundamentplatte. Der darunterliegende quellfähige Ton konnte sich leicht bewegen. Die steife Geozellenschicht dämpfte diese Bewegungen ab. Der Asphalt blieb eben. Die Straße hält nun um ein Vielfaches länger als zuvor. Die Anwohner waren mit der kurzen Bauzeit zufrieden.

8. Geozellen für den Straßenbau: Installationsschritte für die Straßenunterkonstruktion

8.1 Untergrund vorbereiten

Zuerst wird der Boden in die gewünschte Form gebracht und von Unrat, Wurzeln und scharfen Steinen befreit. Anschließend wird der Boden verdichtet, sodass er überall die gleiche Dichte aufweist und ein fester Untergrund entsteht. Die Drainage muss überprüft und gegebenenfalls verbessert werden, damit sich kein Wasser staut und den Untergrund schwächt.

8.2 Verlegen von Geotextilien

Im nächsten Schritt wird ein Geotextil auf der vorbereiteten Oberfläche verlegt. Achten Sie darauf, dass es faltenfrei und glatt aufliegt und sich optimal an den Boden anpasst. Es empfiehlt sich, benachbarte Bahnen um etwa 30–50 cm zu überlappen, damit kein Boden eindringen kann und die Trenn- und Entwässerungsfunktion verbessert wird.

8.3 Erweiterungsfelder

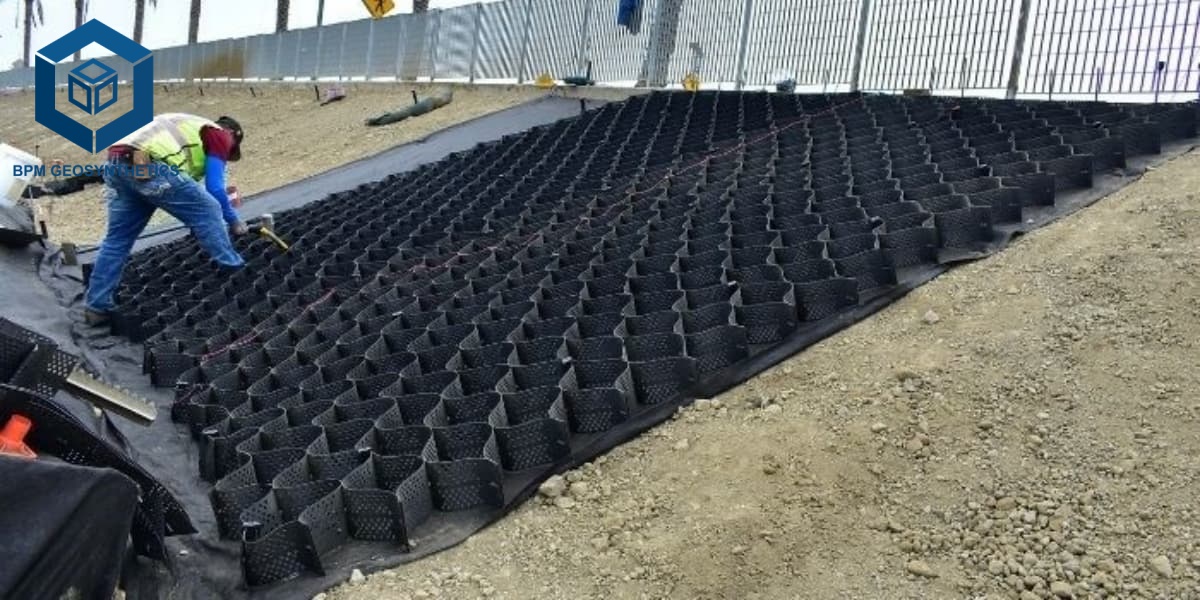

Ziehen Sie das Geozellenpaneel schrittweise von einer Seite heraus. Die Zellen öffnen sich und geben waben- oder rautenförmige Strukturen frei. Sichern Sie gegebenenfalls die erste Kante mit temporären Ankern und fixieren Sie die Ausrichtung während der Ausdehnung.

8.4 Anschlussfelder

Verbinden Sie benachbarte Geozellenpaneele mithilfe von Verbindern oder Befestigungselementen. Sichern Sie sowohl die seitlichen als auch die Längsverbindungen. Sie bilden ein durchgehendes Raster, das eine gleichmäßige Lastverteilung und strukturelle Integrität gewährleistet.

8,5-Punkte-Aggregat

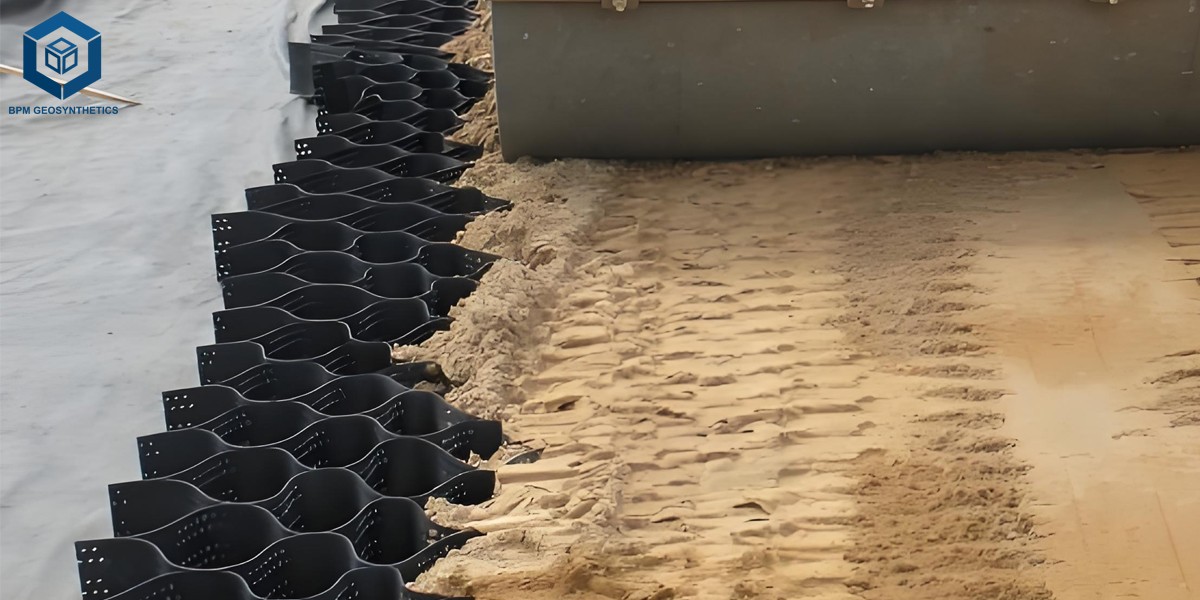

Füllen Sie die Gitterzellen von innen mit Gestein oder Schotter. Füllen Sie jede Zelle vollständig mit etwas Überschuss, um Setzungen während der Verdichtung auszugleichen. Dadurch werden die Zuschlagstoffe fixiert und die Festigkeit des Gefüges erhöht.

8.6 Gründlich verdichten

Verwenden Sie Vibrationswalzen zum Verdichten der mit Zuschlagstoffen gefüllten Zellen. Durch die Verdichtung verhaken sich die Zuschlagstoffe miteinander, was zu einer höheren Steifigkeit und Tragfähigkeit sowie zu geringeren Setzungen unter Befahrung führt.

8.7 Endgültige Feinabstimmung

Nachdem das Material von der Oberfläche abgetragen wurde, wird es gleichmäßig verteilt, sodass eine glatte Fläche entsteht. Nun kann der stabilisierte Untergrund mit Asphalt, Beton oder anderen Deckschichten verbunden werden, um eine robuste und langlebige Straße zu bilden.

9. Geozellen für die Straßenbauplanung – Zusammenfassung der Vorteile

Durch den Einsatz von BPM-Geozellen werden die Leistungsfähigkeit des Straßenbaus drastisch gesteigert und die Baumethoden modernisiert, indem die strukturelle Integrität deutlich verbessert und gleichzeitig der Materialverbrauch verringert wird.

9.1 Dünnere Schnitte

Geozellen funktionieren, indem sie die Zuschlagstoffe im Inneren umschließen und so die Tragfähigkeit der Basisschicht erhöhen. Da die Lasten gleichmäßiger verteilt werden, kann eine dünnere Deckschicht die gleiche Funktion erfüllen, was zu einem geringeren Materialverbrauch und insgesamt niedrigeren Kosten führt.

9.2 Nutzung von Füllmaterialien minderer Qualität

Auf Baustellen kann reichlich vorhandener Sand oder minderwertiger Boden direkt in die Geozellenkonstruktion gelangen. Dadurch müssen kaum oder gar keine Zuschlagstoffe herangefahren werden, was zu erheblichen Einsparungen bei Material und Logistik führt.

9.3 Brückenbildung in weichem Boden

Geozellenpaneele funktionieren ähnlich wie eine halbstarre Decke auf sehr weichen und instabilen Böden. Da die nutzbare Fläche zur Lastverteilung vergrößert wird, werden die auf den schwachen Untergrund wirkenden Spannungen reduziert, wodurch tiefe Aushubarbeiten oder Bodenaustausch vermieden werden können.

9.4 Schnelle Installation

Beim Verlegen und Befestigen der Geozellensysteme vor Ort kann selbst ein kleines Team die Arbeiten in einem Arbeitsgang erledigen. Modulare Bauweisen senken die Betriebskosten erheblich, insbesondere die Kosten für Handhabung und Transport. Dadurch verbessern sich die Projektfortschrittsindikatoren insgesamt.

9.5 Langlebigkeit

Indem Geozellen das Zuschlagmaterial umschließen und dessen seitliche Verschiebung verhindern, verbessern sie die Gesamtstabilität des Straßenbelags erheblich. Dies trägt wesentlich zur Verbesserung des Straßenzustands bei, da Spurrinnenbildung, Setzungen und Oberflächenverformungen deutlich reduziert werden. Dadurch verringern sich die Nutzungsdauer und der Wartungsaufwand erheblich.

Zusammenfassung: Die intelligentere Art zu bauen

Straßen sind Investitionen. Sie müssen langlebig sein. The Best Project Material Co., Ltd.BPM GeosyntheticsGeozellentechnologie sorgt für diese Langlebigkeit. Sie verwandelt schwachen Untergrund in ein solides Fundament. Sie senkt die Kosten für Gestein und Transport. Sie verlängert die Lebensdauer von Straßen und reduziert den Reparaturaufwand. Ob stark frequentierte Industriewege oder ruhige Wohnstraßen – das Prinzip ist immer dasselbe: Gestein einschließen, Last verteilen, Fahrbahn schützen. BPM-Geozellen für den Straßenbau sind der ultimative Leitfaden für modernen Straßenbau.
